Cấu tạo bên trong máy bán hàng tự động: Từ khoang hàng đến bo mạch điều khiển

Hiểu cấu tạo bên trong máy bán hàng tự động không chỉ là kiến thức kỹ thuật thuần túy — đây là nền tảng để người vận hành chủ động bảo trì, xác định lỗi nhanh hơn và lựa chọn đúng linh kiện thay thế khi cần. Bài viết này đi sâu vào từng hệ thống bên trong máy theo trình tự từ ngoài vào trong, từ lớp vỏ bảo vệ đến bo mạch điều khiển trung tâm — bộ phận quyết định toàn bộ hoạt động của máy.

Mục lục

• Vỏ máy và khung chịu lực
• Khoang hàng và cơ cấu nhả hàng (coil/motor)
• Hệ thống thanh toán đa phương thức
• Màn hình hiển thị và giao diện người dùng
• Hệ thống làm lạnh (dành cho máy bán hàng lạnh)
• Bo mạch điều khiển trung tâm và module IoT

1. Vỏ máy và khung chịu lực

Lớp vỏ ngoài của máy bán hàng tự động thường được chế tạo từ thép sơn tĩnh điện với độ dày 1,2–2,0 mm, hoặc thép không gỉ inox 304 đối với các dòng cao cấp triển khai ở môi trường ẩm ướt hoặc ngoài trời. Sơn tĩnh điện không chỉ tạo thẩm mỹ mà còn bảo vệ chống ăn mòn và dễ vệ sinh bề mặt.

Bên trong lớp vỏ là khung chịu lực dạng hộp thép, đóng vai trò xương sống đỡ toàn bộ khay hàng và các thiết bị điện tử. Khung chịu lực cần đảm bảo độ cứng vững để máy không bị rung lắc khi motor hoạt động, đồng thời chịu được trọng lượng hàng hóa có thể lên tới 150–300 kg khi đầy hàng. Các khớp kết nối khung thường dùng vít inox hoặc hàn MIG để tránh gỉ sét.

Phần mặt trước máy dành riêng cho khu vực hiển thị thương hiệu, quảng cáo sản phẩm và giao diện người dùng — đây cũng là không gian người vận hành có thể tùy biến nhận diện thương hiệu thông qua tem dán hoặc bảng mica in ấn. Thiết kế tổng thể cần cân bằng giữa trọng lượng tổng (dễ vận chuyển) và độ bền cơ học khi vận hành liên tục nhiều năm.

2. Khoang hàng và cơ cấu nhả hàng

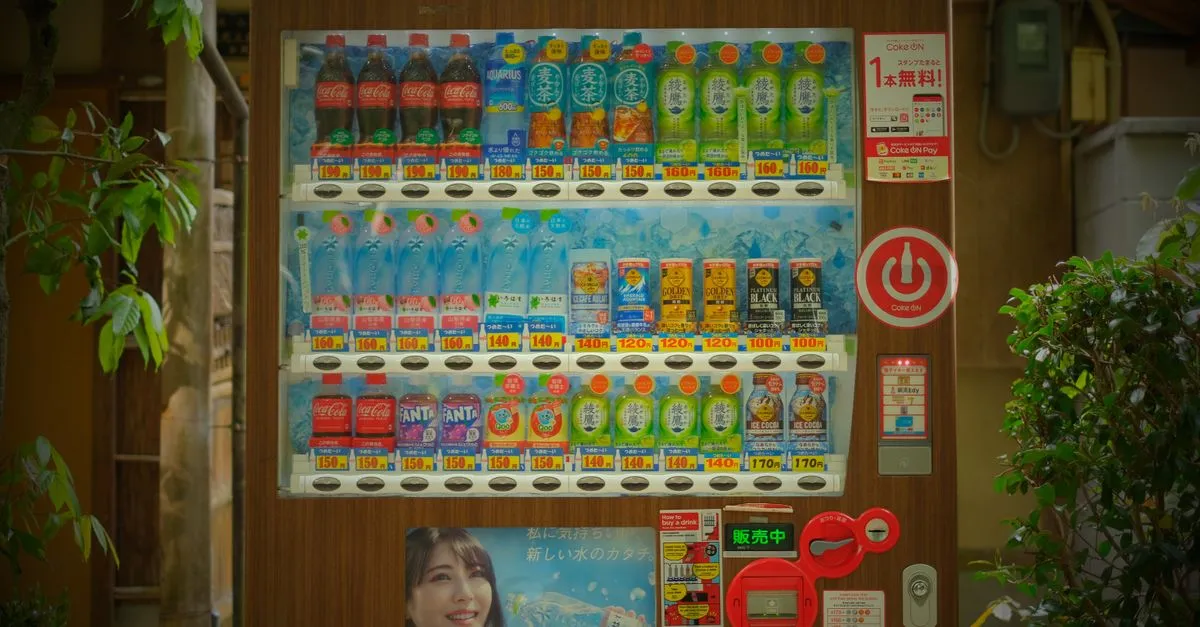

Khoang hàng là phần chiếm thể tích lớn nhất bên trong máy. Không gian này được chia thành nhiều hàng ngang (row) và cột dọc (column), tạo thành lưới các ô chứa hàng độc lập. Mỗi ô được trang bị một cuộn xoắn kim loại (coil) hoặc cơ cấu đẩy, gắn với một motor điện nhỏ riêng biệt.

Nguyên lý hoạt động của coil: Khi giao dịch thanh toán thành công, bo mạch trung tâm gửi tín hiệu kích hoạt motor của ô hàng tương ứng. Motor quay coil theo số vòng được lập trình sẵn — thường 1 vòng đầy đủ để đẩy 1 đơn vị sản phẩm ra khỏi khay. Sản phẩm trượt theo rãnh coil và rơi xuống khoang nhận hàng (delivery chute) phía dưới máy.

Kích thước ô hàng có thể điều chỉnh bằng cách thay đổi bước coil (pitch) hoặc chiều dài khay, cho phép máy chứa đa dạng sản phẩm từ thanh kẹo nhỏ 2 cm đến chai nước 500 ml. Dung tích phổ biến của máy tiêu chuẩn dao động từ 150 đến 600+ sản phẩm tùy số hàng và số cột. Khoang nhận hàng phía dưới có cửa chống trộm một chiều — chỉ mở từ phía ngoài khi người dùng nhận hàng, không thể thò tay ngược vào trong máy.

3. Hệ thống thanh toán đa phương thức

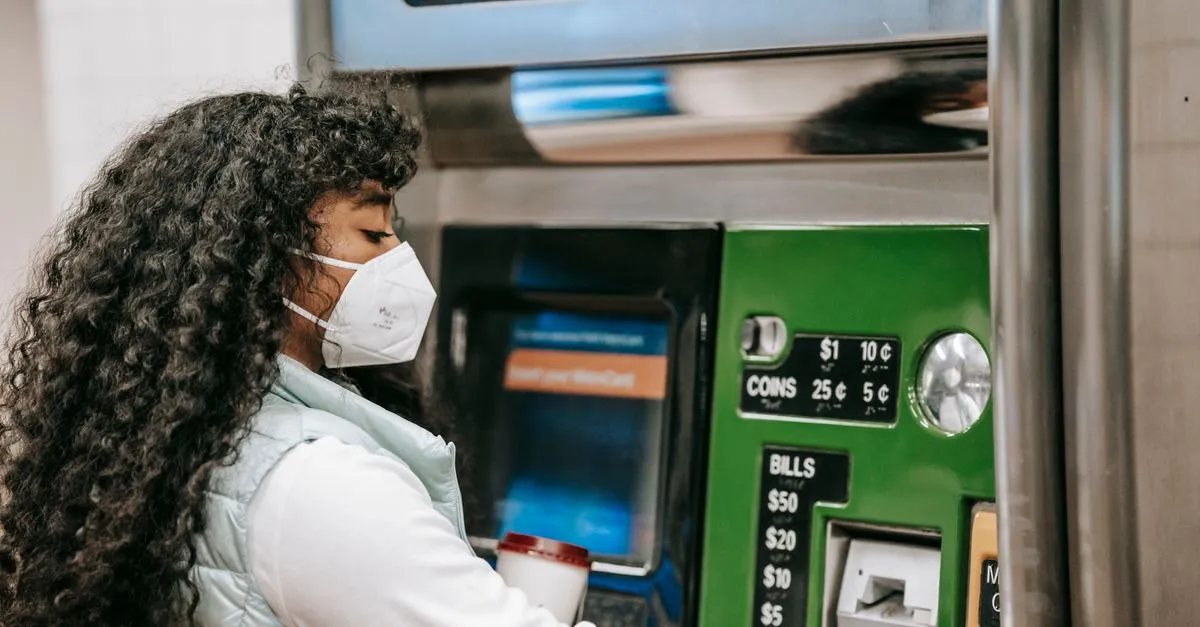

Hệ thống thanh toán được tích hợp vào phần mặt trước phía trên của máy, thường bao gồm một hoặc nhiều module kết hợp:

Phương thức	Cơ chế hoạt động	Phù hợp với
Đầu đọc tiền xu/tiền giấy	Nhận dạng quang học, từ tính; trả tiền thừa qua ngăn hoàn tiền	Người dùng không có smartphone, khu vực lao động phổ thông
Đầu đọc thẻ ngân hàng	NFC (chạm) hoặc chip EMV (cắm); kết nối cổng thanh toán	Văn phòng, sân bay, trung tâm thương mại
Module quét mã QR	Tích hợp ví điện tử MoMo, VNPay, ZaloPay; xác nhận giao dịch qua API	Toàn bộ người dùng smartphone tại Việt Nam

Xu hướng hiện nay ưu tiên thanh toán không tiền mặt, đặc biệt tại các điểm triển khai trong tòa nhà văn phòng, trường học và bệnh viện. Nhiều dòng máy thế hệ mới tích hợp cả ba phương thức trong một module duy nhất, giúp giảm số điểm lỗi kỹ thuật và đơn giản hóa quản lý. Module thanh toán kết nối trực tiếp với bo mạch điều khiển qua cổng RS-232 hoặc giao thức MDB (Multi-Drop Bus) — tiêu chuẩn công nghiệp phổ biến nhất trong ngành vending.

4. Màn hình hiển thị và giao diện người dùng

Màn hình là điểm tiếp xúc trực tiếp duy nhất giữa máy và khách hàng, do đó ảnh hưởng lớn đến trải nghiệm mua hàng. Các dòng máy phổ thông thường dùng màn hình LCD 7–10 inch hiển thị danh sách sản phẩm, mã ô hàng và giá tiền. Dòng cao cấp hơn trang bị màn hình cảm ứng IPS 15–21 inch, cho phép người dùng duyệt sản phẩm bằng thao tác chạm trực quan.

Một số tính năng nâng cao đang được tích hợp vào các dòng máy thế hệ mới:

• Màn hình quảng cáo phụ: Hiển thị clip/banner giữa các giao dịch, tạo nguồn doanh thu quảng cáo cho người vận hành.
• Camera nhận dạng độ tuổi/giới tính: Đề xuất sản phẩm phù hợp theo đối tượng người dùng (tính năng phổ biến tại Nhật Bản và Hàn Quốc, đang mở rộng sang Đông Nam Á).
• Bàn phím số vật lý dự phòng: Đảm bảo người dùng vẫn chọn được hàng khi màn hình cảm ứng gặp sự cố.

Giao diện phần mềm của màn hình có thể cập nhật từ xa qua hệ thống quản lý IoT, giúp thay đổi giá tiền, bổ sung sản phẩm mới hoặc điều chỉnh giao diện mà không cần kỹ thuật viên đến tận nơi.

5. Hệ thống làm lạnh

Với các dòng máy bán hàng lạnh — bao gồm máy bán nước giải khát, sữa tươi, đồ ăn nhẹ bảo quản lạnh — hệ thống làm lạnh là thành phần tốn chi phí đầu tư và bảo trì cao nhất. Hệ thống gồm ba cụm chính:

Máy nén lạnh (compressor): Bơm môi chất lạnh (thường là R290 hoặc R134a) tuần hoàn qua hệ thống. Đây là linh kiện có chi phí thay thế cao nhất và ảnh hưởng trực tiếp đến hiệu quả làm lạnh. Máy nén inverter hiện đại giúp điều tiết công suất linh hoạt, tiết kiệm điện 20–30% so với máy nén cố định tốc độ.

Dàn lạnh (evaporator): Đặt bên trong khoang hàng, hấp thụ nhiệt từ không khí trong máy để làm mát xuống nhiệt độ mục tiêu — thường 2–8°C với đồ uống và 0°C đến -18°C với đồ đông lạnh.

Dàn nóng (condenser) và quạt tản nhiệt: Thải nhiệt hấp thụ ra môi trường bên ngoài qua quạt đối lưu. Vị trí đặt máy cần đảm bảo thông thoáng ít nhất 15–20 cm phía sau và hai bên để dàn nóng tản nhiệt hiệu quả.

6. Bo mạch điều khiển và module IoT

Bo mạch điều khiển trung tâm (main board) là "não" của toàn bộ hệ thống, điều phối mọi hoạt động từ tiếp nhận lệnh thanh toán đến kích hoạt motor nhả hàng:

• Nhận tín hiệu từ module thanh toán qua giao thức MDB: xác nhận giao dịch hợp lệ, số tiền và sản phẩm được chọn.
• Gửi lệnh điều khiển motor: Kích hoạt đúng motor tại đúng ô hàng, theo dõi số vòng quay để đảm bảo nhả đúng số lượng.
• Ghi nhận tồn kho theo thời gian thực: Trừ số lượng tồn kho sau mỗi giao dịch, cảnh báo khi ô hàng gần hết.
• Quản lý lỗi và cảnh báo: Phát hiện kẹt hàng, motor không phản hồi, cửa máy bị mở bất thường và kích hoạt cảnh báo tương ứng.

Module IoT (thường là chip 4G/LTE hoặc Wi-Fi tích hợp) kết nối bo mạch với hệ thống quản lý từ xa (cloud). Người vận hành có thể theo dõi doanh thu, tồn kho và tình trạng kỹ thuật theo thời gian thực trên phần mềm quản lý mà không cần đến tận nơi. Khi có lỗi kỹ thuật, hệ thống gửi thông báo tức thì qua ứng dụng hoặc email để kỹ thuật viên can thiệp kịp thời.

Sự cố bo mạch thường khó tự xử lý và đòi hỏi kỹ thuật viên chuyên môn. Đây là lý do quan trọng để duy trì quy trình bảo trì định kỳ — phát hiện dấu hiệu bất thường sớm (quá nhiệt, điện áp không ổn định, kết nối lỏng) trước khi bo mạch hỏng hoàn toàn sẽ tiết kiệm chi phí đáng kể so với thay thế toàn bộ cụm bo mạch.

Để được tư vấn lựa chọn dòng máy phù hợp với nhu cầu triển khai, hoặc hỗ trợ kỹ thuật về linh kiện và bảo trì, hãy liên hệ TSE Vending — đội ngũ kỹ thuật sẵn sàng hỗ trợ đánh giá và tư vấn trực tiếp.
